Чугунные балластирующие устройства ЧБУ (УЧК)

В наличии

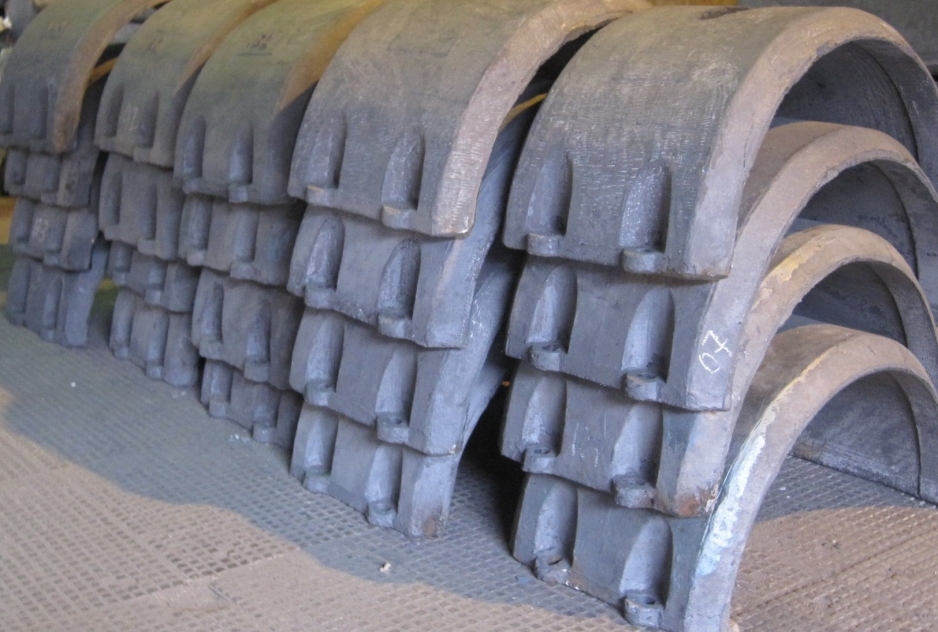

Чугунные балластирующие устройства ЧБУ (УЧК)

ОПИСАНИЕ

Чугунные балластирующие устройства ЧБУ представляют собой балластирующие конструкции, состоящие из двух чугунных литых полугрузов, соединяемых между собой в четырёх точках при помощи болтовых соединений (шпильки, гайки, шайбы). Изделия предназначены для балластировки трубопроводов диаметром от 219 до 1220 мм включительно; 1420 мм — по отдельному ТУ (в том числе теплоизолированных) на подводных переходах, в обводнённой и заболоченной местности.

При установке на трубопровод для предотвращения повреждения изоляционного покрытия трубы рекомендуется использовать защитные коврики (поставляются отдельно).

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Два чугунных литых полугруза, охватывающих трубу.
Соединение полугрузов болтовое (шпильки, гайки, шайбы).
Материал: чугун СЧ10–СЧ15 по ГОСТ 1412-85.
Точность отливки: 10-0-0-10 по ГОСТ 26645-85.
Климатическое исполнение: УХЛ1 по ГОСТ 15150-69.

НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ

Статус товара: Проектное ТУ НПО «Энергия»

Проектное ТУ НПО «Энергия»:

ТУ 28.99.39.190-011-39561217-2026

Технические условия изготовителя и аналогичной продукции, применяемые на рынке:

— ТУ 4834-004-89632342-2012

Отраслевые документы:

— ГОСТ Р 57992-2017

— ОТТ-75.180.00-КТН-046-11

ТИПОРАЗМЕРНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка утяжелителя	Диаметр труб-да, мм	Габариты полугруза R1×R2×R3, мм	Габариты полугруза A×B×C, мм	Масса комплекта, кг
УЧК-159	159	200×117×109	330×185×430	150
УЧК-219	219	249×185×150	375×200×500	200
УЧК-273	273	249×183×175	375×234×497	200
УЧК-325	325	275×210×200	464×250×589	250
УЧК-377	377	300×235×225	546×275×636	300
УЧК-426	426	327×262×252	490×302×694	350
УЧК-530	530	380×315×305	530×355×800	450
УЧК-610	610	430×360×350	610×405×900	740
УЧК-630	630	430×387×355	500×405×950	500
УЧК-720	720	470×410×400	910×455×1050	1100
УЧК-820	820	530×460×450	820×505×1100	1100
УЧК-1020	1020	735×560×552	710×607×1332	1100
УЧК-1067	1067	652×590×580	680×630×1400	1100
УЧК-1220	1220	765×660×655	770×740×1570	2000
УЧК-1420	1420	850×760×755	775×825×1785	2200

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Расчётный период эксплуатации определяется проектной организацией в составе общего срока службы балластирующей конструкции трубопровода с учётом условий применения и фактических нагрузок.

Часто задаваемые вопросы

Что такое ЧБУ?

Это чугунные кольцевые балластирующие конструкции, состоящие из двух литых полугрузов, соединяемых болтами, предназначенные для утяжеления трубопроводов на подводных переходах и обводнённых участках.

Для каких диаметров трубопроводов предназначены ЧБУ?

Для трубопроводов диаметром от 219 до 1220 мм включительно; 1420 мм — по отдельному ТУ, в том числе теплоизолированных.

Как заказать ЧБУ?

Для расчёта стоимости укажите:

Марку утяжелителя (согласно типоразмерному ряду).
Требуемые технические условия (ТУ).
Количество изделий.
Регион поставки и желаемые сроки.

От чего зависит цена ЧБУ (УЧК)?

Цена зависит от типоразмера, исполнения, объёма партии, региона и срока поставки. Для точного расчёта нажмите "Рассчитать стоимость" и укажите эти параметры.

Можно ли прислать спецификацию целиком?

Да. Прикрепите спецификацию к форме "Рассчитать стоимость", и мы рассчитаем все позиции одним предложением. Если каких-то позиций нет в нашем каталоге, сообщим об этом в ответе.
