В наличии

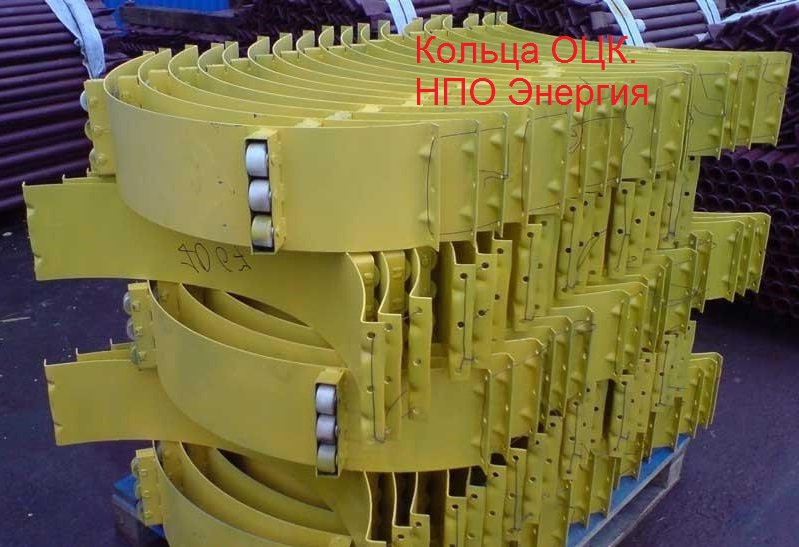

Кольца опорно-центрирующие ОЦК

ОПИСАНИЕ

Кольца опорно-центрирующие ОЦК — стальные хомуты с диэлектрическими опорными элементами, которые удерживают рабочий трубопровод по оси защитного футляра и исключают электрический контакт между трубой и кожухом. Хомут собирается из секций, соединяемых между собой болтами с гайками.

Изделия применяют при строительстве и ремонте нефте-, газо- и продуктопроводов, прокладываемых в защитном кожухе (футляре) на переходах через автомобильные и железные дороги, реки, ручьи, другие природные препятствия и инженерные сооружения. Удержание трубы в проектном положении внутри кожуха защищает изоляционное покрытие от истирания о стенки футляра и обеспечивает электроизоляцию на всём протяжении перехода.

ОСОБЕННОСТИ

Стальной хомут с диэлектрическими полимерными опорами.
Удерживают трубопровод по оси защитного кожуха на всём протяжении перехода.
Исключают прямой контакт металла трубопровода с металлом кожуха.
Защищают изоляционное покрытие от механических повреждений при монтаже и эксплуатации.
Типоразмерный ряд для трубопроводов диаметром от 57 до 1420 мм.
Опорно-направляющие изделия вынесены в отдельную карточку: кольца ОНК для переходов трубопроводов.

НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ

Статус товара: Проектное ТУ НПО «Энергия»

Проектное ТУ НПО «Энергия»:

ТУ 25.11.23.119-002-39561217-2026

Технические условия изготовителя и аналогичной продукции, применяемые на рынке:

— ТУ 24.20.40-004-35653276-2019

— ТУ 1469-001-01297858-98

— ТУ 1469-001-53597015-01/2012

— ТУ 1468-003-89606563-2008

Отраслевые документы:

— ОТТ-75.180.00-КТН-045-11

Применимость конкретного исполнения и нормативного документа подтверждают по проекту перехода и документации поставщика.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типоразмерный ряд и рекомендуемые расстояния между кольцами:

Диаметр трубопровода, мм	Расстояние между ОЦК, м (газопровод)	Расстояние между ОЦК, м (нефтепровод)
57–426	6	5
530–820	5	4,5
1020–1420	4	3,5

Часто задаваемые вопросы

Как ОЦК защищает трубопровод?

Диэлектрические опорные элементы удерживают трубу по оси кожуха и не дают ей касаться стенок футляра: изоляционное покрытие не истирается, а электрический контакт между рабочей трубой и кожухом исключён.

Что указать для заказа?

Для расчёта стоимости укажите:

Диаметр трубопровода и защитного кожуха.

Требуемые технические условия (ТУ).

Количество изделий.
Регион поставки и желаемые сроки.

От чего зависит цена ОЦК?

Цена зависит от типоразмера, исполнения, объёма партии, региона и срока поставки. Для точного расчёта нажмите "Рассчитать стоимость" и укажите эти параметры.

Можно ли прислать спецификацию целиком?

Да. Прикрепите спецификацию к форме "Рассчитать стоимость", и мы рассчитаем все позиции одним предложением. Если каких-то позиций нет в нашем каталоге, сообщим об этом в ответе.

Для каких диаметров трубопровода предусмотрены ОЦК?

Типоразмерный ряд ОЦК предусмотрен для трубопроводов диаметром от 57 до 1420 мм.
