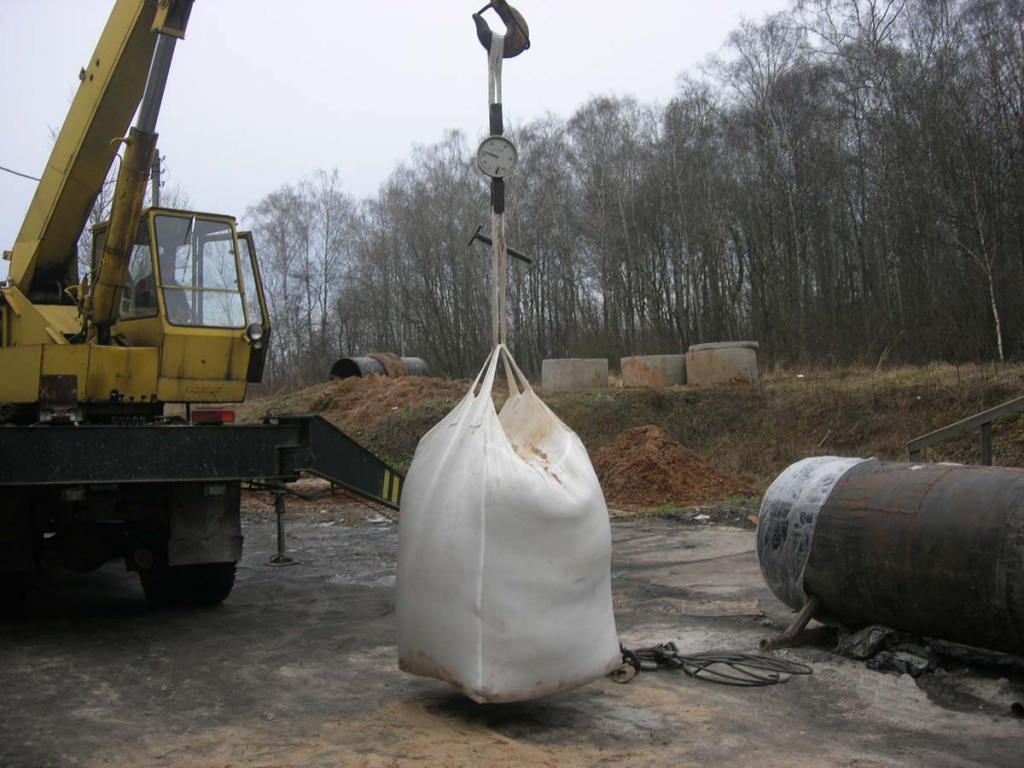

Полимерконтейнеры ПБУГ — это грунтозаполняемые балластирующие устройства текстильного бескаркасного типа сдвоенной охватывающей конструкции, предназначенные для утяжеления и закрепления магистральных и распределительных трубопроводов с целью обеспечения проектного положения и надёжной работы в процессе эксплуатации.
Изделия применяются на магистральных, промысловых трубопроводах и газораспределительных системах из стальных, металлопластиковых, полиэтиленовых и теплоизолированных труб, прокладываемых подземно и подводно в различных грунтовых условиях, в том числе в обводнённой и заболоченной местности, на переходах через болота всех типов, на малых водных преградах, в обводнённых минеральных грунтах, в толще вечномерзлых грунтов, в торфяном слое при различной мощности торфяной залежи, на участках трубопроводов, транспортирующих газообразные и жидкие продукты.
Режим эксплуатации ПБУГ - от минус 60°С до плюс 40°С. Климатическое исполнение и категория - УХЛ1 по ГОСТ 15150-69.
| Серия | Аналог | Диапазон диаметров, мм |
|---|---|---|
| ПБУГ-РПС | ПТБК-ГС | до 377 |
| ПБУГ | ПТБК | до 1420 (1620 для теплоизолированных) |
| ПБУГ-Н | ПТБК-М | 50–1620 |
| ПБУГ-ГСТ | Соответствует ГОСТ Р 58257 | до 1620 |
Изготовитель: ООО «Драйв Технолоджи», ИНН 7804237933, Санкт-Петербург. ТУ 13.96.16-002-11150629-2021.
Таблица 1. ПБУГ-РПС (аналог ПТБК-ГС)
| Наименование | Диаметр трубопровода, мм | Габариты L×B, мм | Объём, м³ | Масса, т |
|---|---|---|---|---|
| ПБУГ-РПС-130 | до 130 | 900×380 | 0,03 | 0,04 |
| ПБУГ-РПС-160 | 131–160 | 900×500 | 0,04 | 0,06 |
| ПБУГ-РПС-225 | 161–225 | 900×650 | 0,08 | 0,12 |
| ПБУГ-РПС-315 | 226–377 | 900×880 | 0,16 | 0,23 |
Таблица 2. ПБУГ (аналог ПТБК)
| Наименование | Диаметр трубопровода, мм | Габариты L×B, мм | Объём, м³ | Масса, т |
|---|---|---|---|---|
| ПБУГ-200 | до 273 | 1500×820 | 0,25 | 0,35 |
| ПБУГ-300 | 274–377 | 1500×1150 | 0,40 | 0,56 |
| ПБУГ-500 | 378–530 | 1500×1850 | 1,00 | 1,40 |
| ПБУГ-700 | 531–720 | 1500×2550 | 2,50 | 3,50 |
| ПБУГ-800 | 721–820 | 1500×2550 | 2,70 | 3,78 |
| ПБУГ-1000 | 821–1020 | 1500×3160 | 3,60 | 5,04 |
| ПБУГ-1200 | 1021–1220 | 1500×3540 | 3,80 | 5,32 |
| ПБУГ-1400 | 1221–1420 | 1500×3960 | 5,10 | 7,14 |
| ПБУГ-1600 | 1420 (теплоизол.) | 1500×4060 | 5,60 | 7,84 |
Таблица 3. ПБУГ-Н (аналог ПТБК-М)
| Наименование | Диаметр трубопровода, мм | Габариты L×B, мм | Объём, м³ | Масса, т |
|---|---|---|---|---|
| ПБУГ-Н-90 | 50–90 | 950×350 | 0,03 | 0,04 |
| ПБУГ-Н-125 | 91–125 | 950×500 | 0,06 | 0,08 |
| ПБУГ-Н-160 | 126–160 | 1200×700 | 0,16 | 0,22 |
| ПБУГ-Н-225 | 161–225 | 1200×900 | 0,25 | 0,35 |
| ПБУГ-Н-315 | 226–315 | 1500×1200 | 0,55 | 0,77 |
| ПБУГ-Н-400 | 316–400 | 1500×1400 | 0,80 | 1,12 |
| ПБУГ-Н-500 | 401–500 | 1500×1800 | 1,22 | 1,71 |
| ПБУГ-Н-630 | 501–630 | 1600×2200 | 2,00 | 2,80 |
| ПБУГ-Н-720 | 631–720 | 1500×2600 | 2,20 | 3,08 |
| ПБУГ-Н-820 | 721–820 | 1500×2650 | 2,40 | 3,36 |
| ПБУГ-Н-1020 | 821–1020 | 1500×3200 | 3,50 | 4,90 |
| ПБУГ-Н-1220 | 1021–1220 | 1550×3550 | 3,70 | 5,18 |
| ПБУГ-Н-1420 | 1221–1420 | 1550×3950 | 5,25 | 7,35 |
| ПБУГ-Н-1620 | 1421–1620 | 1600×4050 | 5,80 | 8,12 |
Таблица 4. ПБУГ-ГСТ (соответствует ГОСТ Р 58257)
| Наименование | Диаметр трубопровода, мм | Габариты L×B, мм | Объём, м³ | Масса, т |
|---|---|---|---|---|
| ПБУГ-ГСТ-121 | до 121 | 1050×600 | 0,06 | 0,08 |
| ПБУГ-ГСТ-159 | 122–159 | 1350×800 | 0,16 | 0,22 |
| ПБУГ-ГСТ-219 | 160–219 | 1350×1000 | 0,25 | 0,35 |
| ПБУГ-ГСТ-325 | 220–325 | 1650×1550 | 0,80 | 1,12 |
| ПБУГ-ГСТ-377 | 326–377 | 1650×1550 | 0,80 | 1,12 |
| ПБУГ-ГСТ-426 | 378–426 | 1650×2000 | 1,22 | 1,71 |
| ПБУГ-ГСТ-530 | 427–530 | 1700×2050 | 1,30 | 1,82 |
| ПБУГ-ГСТ-630 | 531–630 | 1800×2500 | 2,00 | 2,80 |
| ПБУГ-ГСТ-720 | 631–720 | 1650×2900 | 2,20 | 3,08 |
| ПБУГ-ГСТ-820 | 721–820 | 1650×2950 | 2,40 | 3,36 |
| ПБУГ-ГСТ-1020 | 821–1020 | 1650×3550 | 3,50 | 4,90 |
| ПБУГ-ГСТ-1067 | 1021–1067 | 1650×3600 | 3,55 | 4,97 |
| ПБУГ-ГСТ-1220 | 1068–1220 | 1700×3950 | 3,70 | 5,18 |
| ПБУГ-ГСТ-1267 | 1221–1267 | 1700×4000 | 3,75 | 5,25 |
| ПБУГ-ГСТ-1420 | 1268–1420 | 1750×4350 | 5,25 | 7,35 |
| ПБУГ-ГСТ-1467 | 1421–1467 | 1750×4400 | 5,30 | 7,42 |
| ПБУГ-ГСТ-1620 | 1468–1620 | 1800×4500 | 5,80 | 8,12 |
*Масса указана при плотности грунта 1,4 т/м³.
Статус товара: Поставляемая оригинальная продукция, изготовитель ООО «Драйв Технолоджи»
Технические условия изготовителя и аналогичной продукции, применяемые на рынке:
— ТУ 13.96.16-002-11150629-2021
Отраслевые документы:
— ГОСТ Р 58257-2018
Сертификаты:
— ГАЗСЕРТ № ЮАЧ1.RU.1406.Н.00357, действует до 07.11.2027, выдан изготовителю ООО «Драйв Технолоджи»
ПБУГ — это полимерконтейнеры балластирующие грунтозаполняемые текстильного бескаркасного типа сдвоенной охватывающей конструкции, предназначенные для балластировки трубопроводов.
Выпускаются четыре серии: ПБУГ-РПС (аналог ПТБК-ГС), ПБУГ (аналог ПТБК), ПБУГ-Н (аналог ПТБК-М) и ПБУГ-ГСТ (соответствует ГОСТ Р 58257).
Да, полимерконтейнеры ПБУГ сертифицированы в системе ГАЗСЕРТ. Сертификат ГАЗСЕРТ № ЮАЧ1.RU.1406.Н.00357 (действует до 07.11.2027) выдан изготовителю ООО «Драйв Технолоджи».
Для расчёта стоимости укажите:
Цена зависит от типоразмера, исполнения, объёма партии, региона и срока поставки. Для точного расчёта нажмите "Рассчитать стоимость" и укажите эти параметры.
Да. Прикрепите спецификацию к форме "Рассчитать стоимость", и мы рассчитаем все позиции одним предложением. Если каких-то позиций нет в нашем каталоге, сообщим об этом в ответе.
