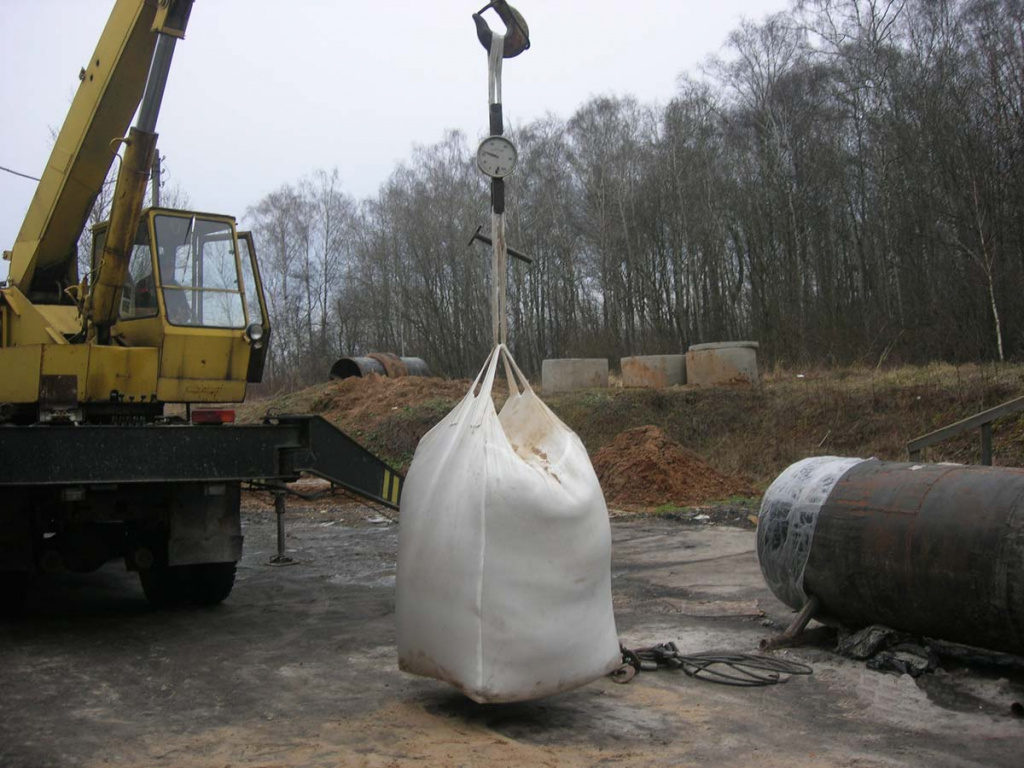

Устройство балластирующее грунтозаполняемое из текстильных материалов УБТБ — это грунтозаполняемое балластирующее устройство из технической ткани, предназначенное для утяжеления и закрепления магистральных и распределительных трубопроводов диаметром до 1620 мм, с целью обеспечения проектного положения трубопровода и их надёжной работы в процессе эксплуатации.
УБТБ представляют собой два контейнера (ёмкости) из технической ткани, соединённые между собой мягким силовым соединительным поясом. В торцевой части каждая ёмкость оснащена горловиной с вшитым в неё рукавом, предназначенной для заполнения грунтом.
УБТБ применяется на магистральных трубопроводах и газораспределительных системах из стальных, металлопластиковых, полиэтиленовых и теплоизолированных труб, прокладываемых подземно и подводно в различных грунтовых условиях, в том числе в обводнённой и заболоченной местности, на переходах через болота всех типов, на малых водных преградах, в обводнённых минеральных грунтах, в толще вечномерзлых грунтов, в торфяном слое при различной мощности торфяной залежи, на участках трубопроводов, транспортирующих газообразные и жидкие продукты.
Продукция УБТБ сертифицирована изготовителем ООО «ПТК СМТ» в Системе добровольной сертификации ГАЗСЕРТ.
Статус товара: Поставляемая оригинальная продукция, изготовитель ООО «ПТК СМТ»
Технические условия изготовителя и аналогичной продукции, применяемые на рынке:
— ТУ 13.96.16-001-20506244-2021
Сертификаты:
— ГАЗСЕРТ № ЮАЧ1.RU.1406.Н.00328, выдан изготовителю ООО «ПТК СМТ»
Режим эксплуатации УБТБ от минус 60°С до плюс 40°С.
УБТБ выпускаются в следующих типоразмерах:
| Маркировка изделия | Диаметр трубопровода, мм | Длина (L), мм, не более | Ширина (B), мм, не более | Объём вмещаемого грунта, м³ | Масса УБТБ, заполненного грунтом при ρ=1400 кг/м³, т |
|---|---|---|---|---|---|
| УБТБ/МС-130 | до 130 | 900 | 400 | 0,035±0,004 | 0,05±0,005 |
| УБТБ/МС-160 | свыше 130 до 160 | 900 | 500 | 0,05±0,007 | 0,07±0,01 |
| УБТБ/МС-225 | свыше 160 до 225 | 1400 | 630 | 0,1±0,01 | 0,14±0,02 |
| УБТБ/МС-315 | свыше 225 до 315 | 1400 | 850 | 0,175±0,02 | 0,245±0,03 |
| УБТБ/С-64 | до 64 | 650 | 500 | 0,035±0,01 | 0,05±0,01 |
| УБТБ/С-110 | 89–110 | 650 | 600 | 0,05±0,01 | 0,07±0,015 |
| УБТБ/С-180 | 130–180 | 1500 | 800 | 0,1±0,02 | 0,14±0,025 |
| УБТБ/С-250 | 200–250 | 1500 | 1000 | 0,25±0,05 | 0,35±0,06 |
| УБТБ/С-400 | 273–426 | 1650 | 1550 | 0,5±0,1 | 0,7±0,1 |
| УБТБ/С-500 | 450–580 | 1650 | 2050 | 1,2±0,2 | 1,8±0,2 |
| УБТБ/Б-700 | 600–730 | 1650 | 2900 | 2,4±0,1 | 3,6±0,2 |
| УБТБ/Б-800 | 800–900 | 1650 | 2950 | 2,5±0,1 | 3,8±0,2 |
| УБТБ/Б-1000 | 1020–1067 | 1650 | 3600 | 3,5±0,1 | 5,3±0,3 |
| УБТБ/Б-1200 | 1220–1267 | 1700 | 3950 | 3,5±0,1 | 5,3±0,3 |
| УБТБ/Б-1400 | 1420–1467 | 1750 | 4350 | 3,5±0,1 | 5,3±0,3 |
| УБТБ/Б-1600 | 1620, теплоизолированные трубопроводы | 1800 | 4500 | 5,0±0,1 | 7,0±0,3 |
Помимо основного ряда, УБТБ изготавливаются по следующим типоразмерам (поисковые диаметры):
УБТБ-110, УБТБ-130, УБТБ-160, УБТБ-225, УБТБ-315, УБТБ-400, УБТБ-500, УБТБ-630, УБТБ-720, УБТБ-820, УБТБ-1020, УБТБ-1220, УБТБ-1420, УБТБ-1620.
УБТБ — это устройство балластирующее грунтозаполняемое из текстильных материалов, представляющее собой два контейнера из технической ткани, соединённые мягким силовым поясом. Предназначено для балластировки трубопроводов диаметром до 1620 мм.
Для балластировки и закрепления магистральных и распределительных трубопроводов в проектном положении при строительстве, реконструкции и капитальном ремонте. Применяется на обводнённых и заболоченных участках, на переходах через болота всех типов, на малых водных преградах, в вечномерзлых грунтах.
На стальные, металлопластиковые, полиэтиленовые и теплоизолированные трубопроводы, прокладываемые подземно и подводно.
Для расчёта стоимости укажите:
Цена зависит от типоразмера, исполнения, объёма партии, региона и срока поставки. Для точного расчёта нажмите "Рассчитать стоимость" и укажите эти параметры.
Да. Прикрепите спецификацию к форме "Рассчитать стоимость", и мы рассчитаем все позиции одним предложением. Если каких-то позиций нет в нашем каталоге, сообщим об этом в ответе.
