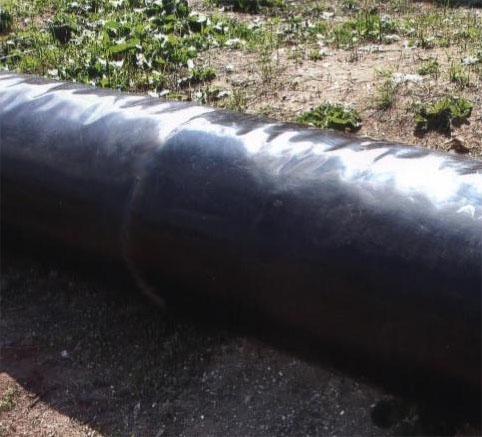

Уплотнительные коврики из скального листа УКСЛ (также обозначаемые как УКСЛ-УТК и УКСЛ-ЧГ) представляют собой неразборную конструкцию, состоящую из основания, опорных элементов (подушек) и верхнего слоя облицовки. Изделие предназначено для защиты изоляционной поверхности трубопровода при балластировке кольцевыми утяжелителями типа УТК (железобетонные) и УЧК (чугунные) от механических повреждений, а также для обеспечения надежного, без возможности взаимного смещения, закрепления утяжелителей на трубопроводе.
Опорные элементы представляют собой профиль прямоугольного сечения, изготовленный из полимерной композиции на основе полиэтиленов высокого и низкого давления с модифицирующими добавками. Опорные элементы установлены между основанием и облицовкой, термоскреплены между собой и являются несъемными.
Коврики применяются во всех макроклиматических районах категории УХЛ1 по ГОСТ 15150 при температуре окружающего воздуха от минус 60°С до плюс 60°С.
В зависимости от вида основания и толщины облицовки различают три типа исполнения коврика:
| Исполнение | Основание | Облицовка |
|---|---|---|
| КУ-О (облегченный) | Нетканое геотекстильное полотно, плотность не менее 300 г/м² | Полиэтилен высокого давления, 2,0±0,2 мм |
| КУ-С (стандартный) | Скальный лист полимерный (НСМ + ПВД 2,0 мм) | Полиэтилен высокого давления, 1,5±0,2 мм |
| КУ-У (усиленный) | Скальный лист полимерный (НСМ + ПВД 2,0 мм) | Полиэтилен высокого давления, 2,0±0,2 мм |
Пример: КУ-С УТК-1220 ТУ 22.29.29-008-62027848-2018
Статус товара: Проектное ТУ НПО «Энергия»
Проектное ТУ НПО «Энергия»:
ТУ 13.95.10.190-019-39561217-2026
Технические условия изготовителя и аналогичной продукции, применяемые на рынке:
— ТУ 22.29.29-008-62027848-2018
— ТУ 8397-019-01297858-2006
— ТУ 8397-011-75957906-09
— ТУ 8397-004-13368693-2007
Физико-механические показатели коврика уплотнительного:
| Наименование показателя | КУ-О | КУ-С | КУ-У |
|---|---|---|---|
| Плотность опорных элементов, не менее | 1,02 г/см³ | 1,02 г/см³ | 1,02 г/см³ |
| Продавливаемость при +23°С, не менее | 60 МПа | 60 МПа | 60 МПа |
| Продавливаемость при -40°С, не менее | 60 МПа | 60 МПа | 60 МПа |
| Водопоглощение опорных элементов, не более | 2% | 2% | 2% |
| Разрывная нагрузка коврика, не менее | 1,1 кН | 1,2 кН | 1,3 кН |
| Относительное удлинение при разрыве, не более | 200% | 200% | 200% |
| Устойчивость в агрессивных средах, не менее | 95% | 95% | 95% |
| Стойкость к истиранию, не менее | 95% | 95% | 95% |
Типоразмеры для утяжелителей УТК:
| Обозначение коврика | Диаметр трубопровода, мм | Ширина А, мм | Длина Б, мм | Комплектность, шт |
|---|---|---|---|---|
| КУ-С УТК-325 | 325 | 1600±10 | 1100±10 | 1 |
| КУ-С УТК-377 | 377 | 1600±10 | 1270±10 | 1 |
| КУ-С УТК-426 | 426 | 1600±10 | 1440±10 | 1 |
| КУ-С УТК-530 | 530 | 1600±10 | 1750±10 | 1 |
| КУ-С УТК-720 | 720 | 2800±10 | 2350±10 | 1 |
| КУ-С УТК-820 | 820 | 2800±10 | 2670±10 | 1 |
| КУ-С УТК-1020 | 1020 | 2800±10 | 1690±10 | 2 |
| КУ-С УТК-1220 | 1220 | 2800±10 | 2010±10 | 2 |
| КУ-С УТК-1420 | 1420 | 2800±10 | 2320±10 | 2 |
Типоразмеры для утяжелителей УЧК:
| Обозначение коврика | Диаметр трубопровода, мм | Ширина А, мм | Длина Б, мм | Комплектность, шт |
|---|---|---|---|---|
| КУ-С УЧК-108 | 108 | 650±10 | 440±10 | 1 |
| КУ-С УЧК-159 | 159 | 700±10 | 600±10 | 1 |
| КУ-С УЧК-219 | 219 | 760±10 | 790±10 | 1 |
| КУ-С УЧК-273 | 273 | 775±10 | 950±10 | 1 |
| КУ-С УЧК-325 | 325 | 800±10 | 1100±10 | 1 |
| КУ-С УЧК-377 | 377 | 850±10 | 1270±10 | 1 |
| КУ-С УЧК-426 | 426 | 855±10 | 1440±10 | 1 |
| КУ-С УЧК-530 | 530 | 900±10 | 1750±10 | 1 |
| КУ-С УЧК-630 | 630 | 930±10 | 2080±10 | 1 |
| КУ-С УЧК-720 | 720 | 1360±10 | 2350±10 | 1 |
| КУ-С УЧК-820 | 820 | 1270±10 | 2670±10 | 1 |
| КУ-С УЧК-1020 | 1020 | 1125±10 | 1690±10 | 2 |
| КУ-С УЧК-1220 | 1220 | 1284±10 | 2010±10 | 2 |
| КУ-С УЧК-1420 | 1420 | 1225±10 | 2320±10 | 2 |
УКСЛ — это уплотнительные коврики из скального листа полимерного, предназначенные для защиты изоляции трубопровода при балластировке кольцевыми утяжелителями типа УТК и УЧК и надежной фиксации утяжелителей на трубопроводе.
Выпускаются три исполнения: КУ-О (облегченный), КУ-С (стандартный) и КУ-У (усиленный), отличающиеся материалом основания и толщиной облицовки.
Для кольцевых железобетонных утяжелителей типа УТК и чугунных утяжелителей типа УЧК.
Для расчёта стоимости укажите:
Цена зависит от типоразмера, исполнения, объёма партии, региона и срока поставки. Для точного расчёта нажмите "Рассчитать стоимость" и укажите эти параметры.
Да. Прикрепите спецификацию к форме "Рассчитать стоимость", и мы рассчитаем все позиции одним предложением. Если каких-то позиций нет в нашем каталоге, сообщим об этом в ответе.
