Полимерконтейнерное балластирующее устройство — модернизированная конструкция сдвоенная ПКБУ-МКС

В наличии

Полимерконтейнерное балластирующее устройство — модернизированная конструкция сдвоенная ПКБУ-МКС

ОПИСАНИЕ ПРОДУКЦИИ

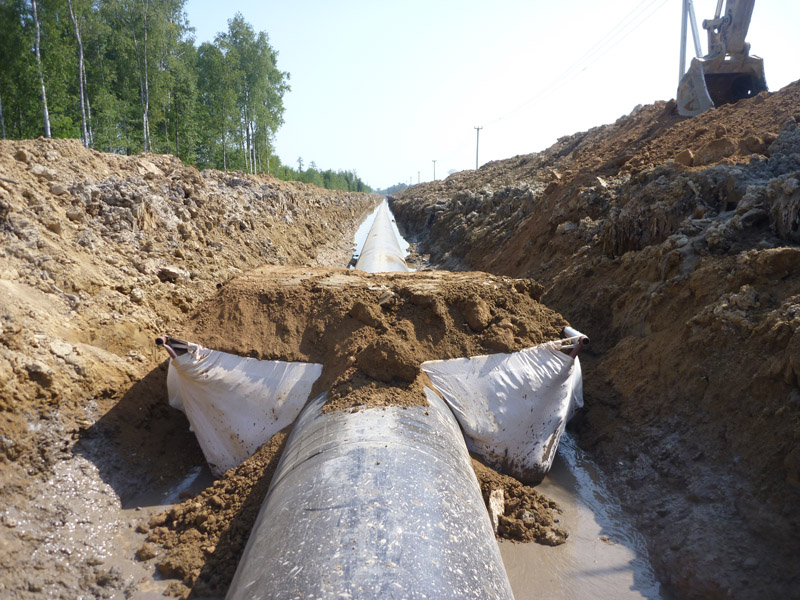

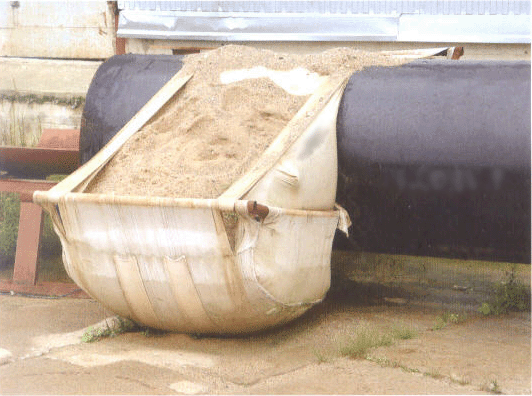

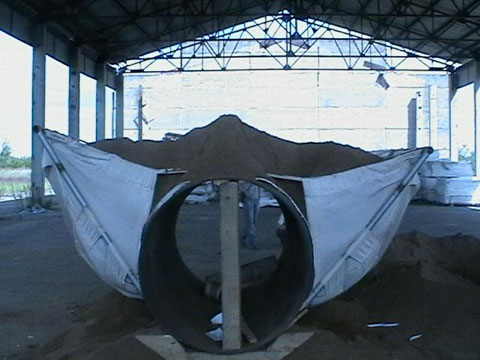

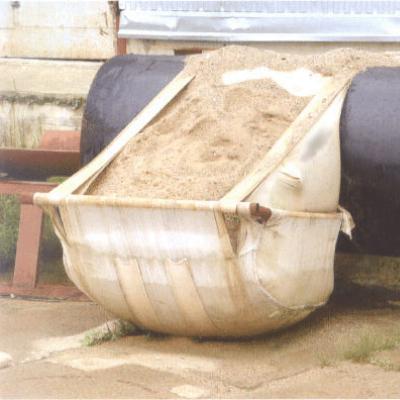

Полимерконтейнерное балластирующее устройство ПКБУ-МКС представляет собой навесную конструкцию, содержащую две размещённые по обе стороны от трубопровода ёмкости из полимерной технической ткани (контейнерная часть), грузовые ленты, а также скреплённые с ними разборные распорные рамки жёсткости.

Изделие предназначено для балластировки трубопроводов диаметром от 530 до 1420 мм включительно (в том числе теплоизолированных), сооружаемых, реконструируемых и ремонтируемых на обводнённых, подтопляемых участках, в поймах рек, болотах, вне зависимости от величины мощности залегания органоминерального и/или торфяного грунта.

ПКБУ-МКС выпускается в климатическом исполнении УХЛ1 по ГОСТ 15150-69 и может эксплуатироваться при температуре от минус 60°С до плюс 40°С.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Повышенная степень устойчивости при заполнении грунтом.
Заполнение и монтаж конструкции не требует бункеров и траверс.
Отсутствие необходимости в средствах защиты изоляции трубопровода (футеровке).
Компактность при транспортировании и хранении.
Возможность многократного использования распорных рамок жёсткости.
Распорные рамки не опираются на трубопровод на всех стадиях загрузки грунтом, что исключает повреждение изоляционного покрытия.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

ПКБУ-МКС состоит из следующих основных элементов:

Контейнерная часть: две ёмкости из полимерной технической ткани, размещённые по обе стороны от трубопровода.
Распорные рамки жёсткости (разборные): металлические элементы, обеспечивающие устойчивость конструкции при заполнении грунтом.
Грузовые ленты: верхние и нижние силовые элементы, соединяющие контейнерную часть с распорными рамками.
Монтажные ручки: для удобства строповки и установки.

Материалы изготовления:

Техническая ткань — экологически безопасна, морозостойка и биостойка, нерастворима в воде и грунтовых средах.
Распорные рамки — металлические, разборные, поставляются в заводской упаковке.

НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ

Статус товара: Проектное ТУ НПО «Энергия»

Проектное ТУ НПО «Энергия»:

ТУ 13.96.16.190-024-39561217-2026

Технические условия изготовителя и аналогичной продукции, применяемые на рынке:

— ТУ 4834-001-89632342-2009

Отраслевые документы:

— ГОСТ Р 58257-2018

— ОТТ-75.180.00-КТН-045-11

— ГОСТ 15150-69

ТИПОРАЗМЕРНЫЙ РЯД И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Марка	Диаметр трубопровода, мм	Габариты L×H×B, мм	Объём ёмкостей, не менее, м³
ПКБУ-МКС-1620	1420*	4200×1650×3000	12,40
ПКБУ-МКС-1420	1420	4000×1450×3000	10,20
ПКБУ-МКС-1220	1220	3700×1250×3000	7,60
ПКБУ-МКС-1020	1020	3100×1100×3000	5,40
ПКБУ-МКС-820	820	2500×900×3000	3,40
ПКБУ-МКС-720	720	2200×800×3000	2,60
ПКБУ-МКС-530	530	1700×600×3000	1,52

*Для теплоизолированных трубопроводов.

Часто задаваемые вопросы

Что такое ПКБУ-МКС?

ПКБУ-МКС — это полимерконтейнерное балластирующее устройство модернизированной сдвоенной конструкции, состоящее из двух текстильных ёмкостей, грузовых лент и разборных распорных рамок жёсткости. Предназначено для балластировки трубопроводов диаметром от 530 до 1420 мм.

Для чего применяют ПКБУ-МКС?

Для балластировки и закрепления трубопроводов (в том числе теплоизолированных) на обводнённых, подтопляемых участках, в поймах рек и болотах, вне зависимости от мощности торфяного или органоминерального грунта.

В чём отличие ПКБУ-МКС от других балластирующих устройств?

ПКБУ-МКС имеет сдвоенную конструкцию с разборными распорными рамками жёсткости. Преимущества: не требуется бункер и траверса для монтажа, не нужна футеровка для защиты изоляции трубопровода, компактность при хранении и транспортировке.

Как заказать ПКБУ-МКС?

Для расчёта стоимости укажите:

Марку устройства (ПКБУ-МКС-530 … ПКБУ-МКС-1620).
Диаметр трубопровода.
Требуемые технические условия (ТУ).
Количество изделий.
Регион поставки и желаемые сроки.

От чего зависит цена ПКБУ-МКС?

Цена зависит от типоразмера, исполнения, объёма партии, региона и срока поставки. Для точного расчёта нажмите "Рассчитать стоимость" и укажите эти параметры.

Можно ли прислать спецификацию целиком?

Да. Прикрепите спецификацию к форме "Рассчитать стоимость", и мы рассчитаем все позиции одним предложением. Если каких-то позиций нет в нашем каталоге, сообщим об этом в ответе.
